Приложение 6. Предложения ИЭС им. Е.О. Патона по допускаемым значениям угловых деформаций [f], мм, сварных вертикальных соединений стенок резервуаров!!!
| Марка стали | Толщина, мм | Угловые деформации, мм, при количестве циклов до появления визуально наблюдаемой трещины (один цикл — полный слив-налив) | |||||
|---|---|---|---|---|---|---|---|
|
5 . 103 |
7,5 . 103 |
10 . 103 |
12,5 . 103 |
15 . 103 |
20 . 103 |
||
|
Ст3 |
δ = 10 — 12 |
20 |
17 |
14 |
10 |
10 |
8 |
|
09Г2С |
δ = 12 — 16 |
10 |
7 |
5 |
3 |
3 |
2 |
|
16Г2АФ |
δ = 14 — 17 |
4 |
3 |
2 |
2 |
2 |
0 |

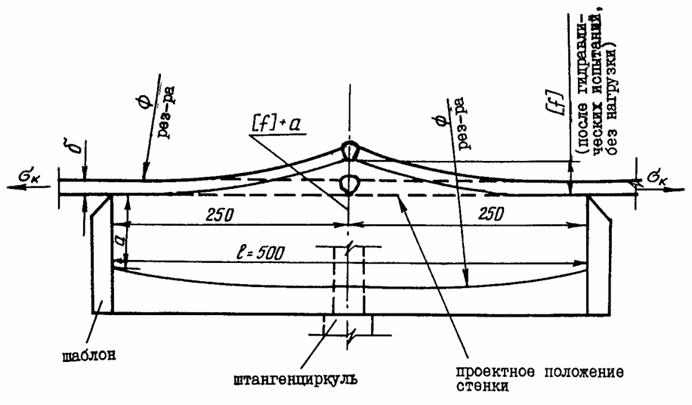

Схема замера угловой деформации с помощью шаблона и штангенциркуля или линейки по ГОСТ 427-75 и т.п.
